電纜故障測試儀用法分為：故障預定位有三種方法：低壓脈沖法、高壓沖閃法和弧反射法（多次脈沖法）。低壓脈沖法可以測試電纜全長，也可以測試金屬性短路或者斷線故障的故障長度；高壓沖閃法和弧反射法可以測試高阻故障的故障長度。
故障預定位——低壓脈沖法
以測量約90米左右交聯電纜的全長為例介紹低壓脈沖測試流程：
第1步：按“低壓脈沖法接線圖”接線，高壓輸出線夾電纜某一相(比如紅相)；
第二步：打開平板計算機電源，并打開測試界面，波形采集設置區的“相”選擇“紅”，確認電纜終端開路，“測試范圍”選擇“4-500m”，“測試方法”選擇“低壓脈沖”，此時波形采集區出現終端開路波形；
第三步：點擊波形信息記錄區中第1行上的“添加/清空”按鈕，波形采集區中的波形被復制到波形分析區；
第四步：確認電纜終端短路，波形采集區出現終端短路波形，重復第三步(注意：點擊第二行“添加/清空”按鈕)，波形分析區將存在終端開路和終端短路兩條波形；

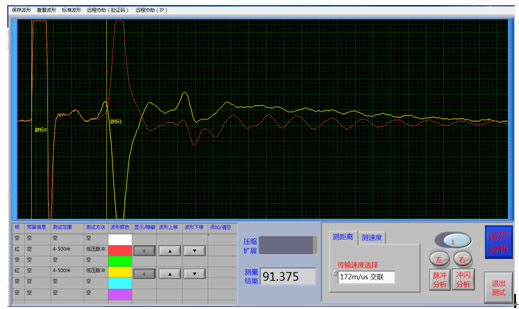

第五步：測量類型選擇區的傳輸速度選擇“172m/us交聯”，點擊自動分析工具區的 “脈沖分析”按鈕，標尺自動對應到波形分析區電纜始端和終端位置，“測量結果”顯示的值即為電纜全長，所測試的電纜全長顯示為91.3米。
故障預定位方法——高壓沖閃法（一）
以全長100米，故障距離88米左右的交聯電纜故障長度為例介紹高壓沖閃測試流程，按照“高壓沖閃法接線圖”進行接線：
接線注意事項：
1. 如果為單相故障，“高壓出”接電纜故障相，“負載地”連接銅屏蔽或鎧裝，“機殼地”避開電纜接地線接入地網，如果電纜有鋼鎧，將其接地，如下圖。
2. 如果為相間故障，“高壓出”接電纜故障相，“負載地”連接另外一故障相，“機殼地”避開電纜接地線接入地網。如果電纜有鋼鎧，將其接地，如下圖。
3. 一體化高壓發生器輸出引線與電纜和鎧裝（屏蔽層、故障相）要可靠連接，否則連接點會有放電現象，影響故障測試，并且放電產生的電弧將燒壞測試鉗甚至危害到操作者。
4. 機殼接地要可靠的與地連接，并應與負載地分開，操作時盡量不要接觸一體化高壓發生器的金屬部分，以防殼體上感應的電壓對人體產生傷害。
5. 用高壓沖閃線連接主機信號接口和高壓沖閃取樣器。高壓沖閃取樣器要盡量靠近電纜連接電容的地線，這樣更容易接收故障信號。
6.一體化內置電容高壓發生器斷電后有自動放電功能，但使用完畢拆線前一定要用放電棒再次進行放電，確認線路無電后才能拆除測試線。
7. 高壓放電時，故障點和內置高壓放電球隙都會產生強烈的火花放電，不要在可燃?xì)怏w環境中使用該設備。并且要確保整條電纜所在的位置附近都沒有可燃?xì)怏w或可燃物！
操作步驟：
第1步：按照“高壓沖閃法接線圖”進行接線，高壓輸出線夾電纜某一故障相(比如紅相)；
第二步：打開平板計算機電源，并打開測試界面，波形采集設置區的“相”選擇“紅”，務必確認電纜終端開路，而且紅相與其它相、地線、機殼之間都保留10厘米以上絕緣距離，“測試范圍”選擇“4-500m”，“測試方法”選擇“高壓沖閃”；
第三步：進行升壓操作，直到發生高壓放電，這時測試界面上的波形采集區出現一條高壓沖閃波形。觀察幾次高壓放電時產生的波形，調節測試主機操作面板上面的幅度旋鈕，直到波形幅度適中。
第四步：點擊波形信息記錄區中第1行上的“添加/清空”按鈕，波形采集區中的波形被復制到波形分析區；

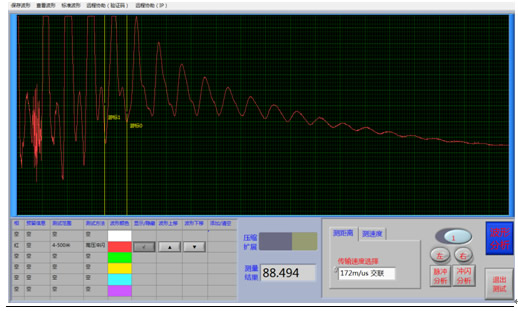

第五步：測量類型選擇區的傳輸速度選擇“172m/us交聯”，點擊自動分析工具區的 “沖閃分析”按鈕，測量類型選擇區中“測量結果”顯示的值即為故障長度，所測試的故障長度為88.49米。如下圖：
以全長100米，故障距離88米左右的交聯電纜故障長度為例介紹高壓沖閃測試流程，按照“高壓沖閃法接線圖”進行接線：
接線注意事項：
1. 一體化高壓發生器輸出引線與電纜和鎧裝（屏蔽層、故障相）要可靠連接，否則連接點會有放電現象，影響故障測試，并且放電產生的電弧將燒壞測試鉗甚至危害到操作者。
2. 機殼接地要可靠的與地連接，并應與負載地分開，操作時盡量不要接觸一體化高壓發生器的金屬部分，以防殼體上感應的電壓對人體產生傷害。
3.一體化內置電容高壓發生器斷電后有自動放電功能，但使用完畢拆線前一定要用放電棒再次進行放電，確認線路無電后才能拆除測試線。
4. 高壓放電時，故障點和內置高壓放電球隙都會產生強烈的火花放電，不要在可燃?xì)怏w環境中使用該設備。并且要確保整條電纜所在的位置附近都沒有可燃?xì)怏w或可燃物！
操作步驟：
第1步：按照“高壓沖閃法接線圖”進行接線，高壓輸出線夾電纜某一故障相(比如紅相)；
第二步：打開平板計算機電源，并打開測試界面，波形采集設置區的“相”選擇“紅”，務必確認電纜終端開路，而且紅相與其它相、地線、機殼之間都保留10厘米以上絕緣距離，“測試范圍”選擇“4-500m”，“測試方法”選擇“高壓沖閃”；
第三步：進行升壓操作，直到發生高壓放電，這時測試界面上的波形采集區出現一條高壓沖閃波形。觀察幾次高壓放電時產生的波形，調節測試主機操作面板上面的幅度旋鈕，直到波形幅度適中。
第四步：點擊波形信息記錄區中第1行上的“添加/清空”按鈕，波形采集區中的波形被復制到波形分析區；

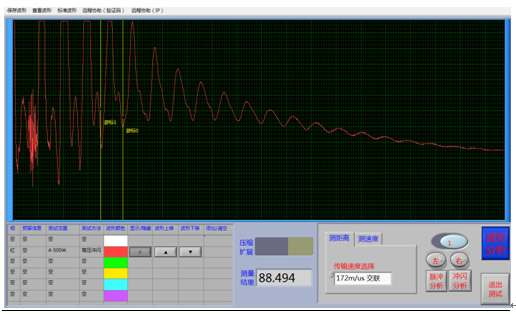

第五步：測量類型選擇區的傳輸速度選擇“172m/us交聯”，點擊自動分析工具區的 “沖閃分析”按鈕，測量類型選擇區中“測量結果”顯示的值即為故障長度，所測試的故障長度為88.49米。
2.2.4 故障預定位方法——多次脈沖法
以全長100米，故障距離85米左右的交聯電纜故障長度為例介紹弧反射測試流程：
第1步：按照“多次脈沖法接線圖”進行接線，高壓輸出線夾電纜某一故障相(比如紅相)；
第二步：打開平板計算機電源，并打開測試界面，波形采集設置區的“相”選擇“紅”，務必確認電纜終端開路，而且紅相與其它相、地線、機殼之間都保留10厘米以上絕緣距離)，“測試范圍”選擇“4-500m”，“測試方法”選擇“弧反射”；
第三步：進行升壓操作，直到發生高壓放電，這時測試界面上的波形采集區出現一條弧反射波形。
第四步：點擊波形信息記錄區中第1行上的“添加/清空”按鈕，波形采集區中的波形被復制到波形分析區；
第五步：測量類型選擇區的傳輸速度選擇“172m/us交聯”，點擊自動分析工具區的 “脈沖分析”按鈕，測量類型選擇區中“測量結果”顯示的值即為故障長度，所測試的故障長度為84.3米。
